| פריט: | WDM Mux Demux | עָרוּץ: | 4 |
|---|---|---|---|
| שם אחר: | AWG CWDM MUX | נוֹהָג: | 100G/200G |
| אור גבוה: |
mux demux אופטי, fiber mux demux |
||
4CH AWG CWDM MUX 1271/1291/1311/133 QSFP+ CWDM4 100G/200G
4CH Mux AWG, 1271/1291/1311/1331, Φ0.38 מ"מ לבן Corning ClearCurve סיבי ZBL, קיבול: L5±1 מ"מ, 1271: L4±1 מ"מ, 1291: L3±1 מ"מ, 1311: L2±1 מ"מ, 1331: L1±1 מ"מ
מפרט ביצועים
| פרמטרים | יחידה | מפרט | הערות | ||
| מספר ערוצים | Chs | 4 | 1. לעמוד בדרישת RoHS. | ||
| מרווח בין ערוצים | נ"מ | 20 ננומטר | |||
|
אורך גל מרכזי |
נ"מ |
1271/1291/ 1311/1331 |
|||
|
דיוק CWL@25 מעלות |
נ"מ | ± 1 | |||
|
רוחב פס |
רוחב פס של 1dB | מינימום | נ"מ | 10 | |
| רוחב פס של 3dB | 14 | ||||
|
אובדן הכנסה |
פס מעבר (ITU±2nm) | מקסימום | dB | 3.5 | |
|
אֲחִידוּת |
ILmax - ILmin (כל הערוצים) | מקסימום | dB | 1.0 | |
| אַדְוָה | פס מעבר (ITU±5nm) | מקסימום | dB | 1.3 | |
|
אובדן תלוי קיטוב (ITU±1nm) |
מקסימום | dB | 1.0 | ||
|
אובדן תלוי טמפרטורה (0~80 מעלות) |
מקסימום | dB | 0.5 | ||
|
טמפרטורת פעולה |
תוֹאַר | -5 עד 80 | |||
|
טמפרטורת אחסון |
תוֹאַר | -40 עד 85 | |||

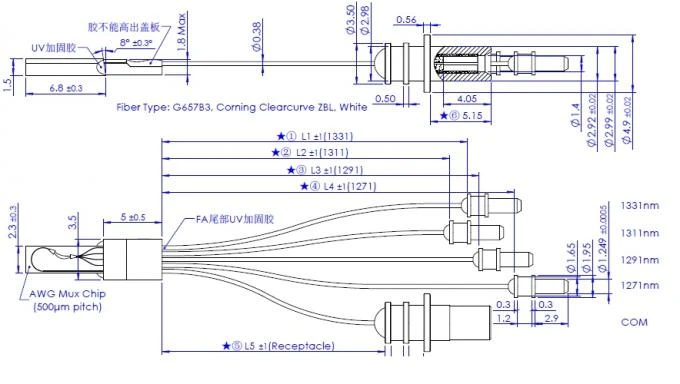

דיאגרמת מידות (יחידה: מ"מ, X:±{{0}}.5, .X:±0.1, .XX:±0.05)
הערה:
1.מכל וחסם LC חייבים להיות בעלי מכסה אבק מגן.
2. תווית SN נדבקת על מכסה הקיבול.
3. מימדים עם ★ הם מימד מפתח.
◆ דרישות קצה
◆ דרישות בדיקה חזותית של הקצה (200x)
| אֵזוֹר | קוֹטֶר | שריטות (כמות, רוחב) | זיהומים ניתנים להסרה | פגמים אחרים (כמות, קוטר) |
| A | 0~25μm | אף אחד | NA | אף אחד |
| B | 25~120μm |
כל פחות או שווה ל-3μm, NONE >3μm |
כל<2μm, 5 פחות או שווה ל-2μm~5μm, NONE >5μm |
|
| C(EPOXY) | 120~130μm | NA | NA | |
| D | 130~250μm | NA | NONE >10μm | |
| E | 250~400μm | NA | NA |
◆ דרישות גיאומטריה תלת מימדית של קצה הקצה
| רדיוס עקמומיות | אפקס אופסט | גובה סיבים |
| 7 פחות או שווה ל-R פחות או שווה ל-25 מ"מ | 0~50μm | {{0}}~0nm |
